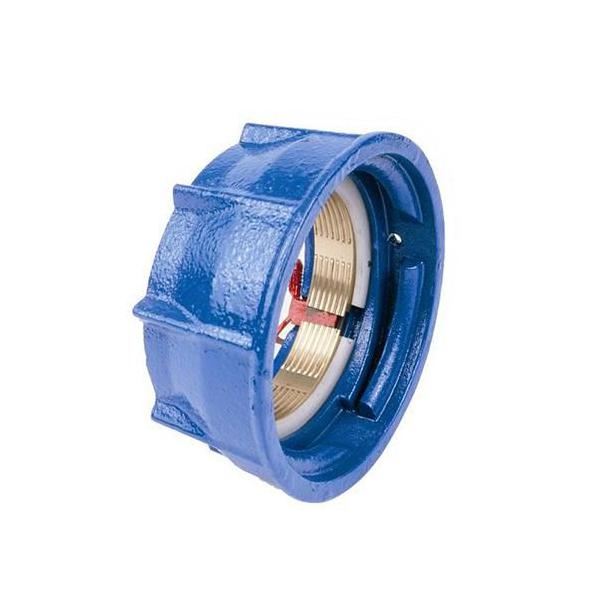

Contrebride de verrouillage IZIFIT® pour tuyau PE-PVC
| Référence | Diamètre extérieur | Prix et stock | Quantité | |
|---|---|---|---|---|
| 19241 | 063 mm | stocks / disponibilité En réapprovisionnement sous 11-15 jours ouvrés | ||
| 19306 | 140 mm | stocks / disponibilité En réapprovisionnement sous 11-15 jours ouvrés | ||
| 19307 | 160 mm | stocks / disponibilité En réapprovisionnement sous 11-15 jours ouvrés | ||
| 19434 | 200 mm | stocks / disponibilité En réapprovisionnement sous 11-15 jours ouvrés | ||
| 19437 | 225 mm | stocks / disponibilité En réapprovisionnement sous 11-15 jours ouvrés |
Vous pourriez également être intéressé par
-
Pâte d'étanchéité FILETFIX3 pour raccord métallique flacon 60 ml Référence: 280114stocks / disponibilitéEn stock -
-
-
6 déclinaisons
Description
• Pour un assemblage d’un tuyau PVC ou d’un tube PEHD avec un raccord de la gamme IZIFIT®, il est nécessaire d’utiliser un joint IZIFIT® verrouillé pour les DN 75, 90, 110 et 125
• Pour un assemblage d’un tuyau PVC ou d’un tube PEHD avec un raccord de la gamme IZIFIT®, il est nécessaire d’utiliser une contre-bride de verrouillage pour les DN 140 et 160 en plus du joint non verrouillé
• Les bouts-unis de :
- tubes PVC conformes EN 1452
- tubes PEHD conformes EN 12201
- tubes Bi-Orientés conformes NFT54948
peuvent être emboîtés dans des emboîtures de raccords IZIFIT®
Info technique
Info technique
● Les joints et le système de verrouillage permettent d’obtenir une pression de fonctionnement admissible jusqu'à 16 bar
● La déviation angulaire supportée par les raccords IZIFIT® est de 6° quel que soit le joint utilisé
● Le revêtement époxy bleu 250 μm, les inserts en acier inox et l'élastomère de qualité EPDM assurent une excellente résistance à l'épreuve du temps
Info technique
● PFA avec jonction verrouillée selon la nature de la canalisation PN 16 :
- PVC-U : 16 bar
- PE : 16 bar
- PVC-BO : 10 bar
Info chantier
Info chantier
● Consulter la notice de pose du fabricant pour la bonne mise en oeuvre des joints
● Raccords livrés avec joint non verrouillé
● Afin de verrouiller les raccords pour neutraliser les effets de fond, il est possible d'équiper :
- les raccords Ø75-90-110-125 avec une rondelle spécifique : Jonction verrouillée IZIFIT®
- les raccords Ø63-140-160-200-225 avec contrebride de verrouillage IZIFIT®
Normes et certifications
● Les jonctions IZIFIT® sont conçues et testées selon des méthodes et des normes très rigoureuses (NF T 54-948-2010 pour les PVC-BO et EN 12842-2012 pour le PE et le PVC-U)
● Revêtement conforme à la norme NF EN 14901
Documents
