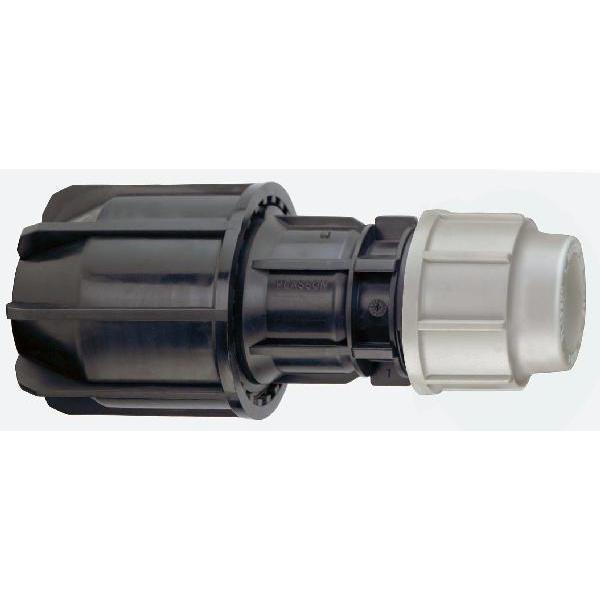

Manchon de transition Ø025 Ø20-27 PLASS 4 PN16

Info technique
Raccords véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues
et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

Info chantier
● Confort d’utilisation : afin de choisir instantanément le bon raccord universel, une bague de mesure du diamètre tube (métal ou PVC) est livrée avec chaque PLASS 4
● Directives de montage :
- couper le tube à l’équerre, ébavurer si nécessaire
-dévisser l’écrou jusqu’au dernier filet. Laisser l’écrou sur le raccord et insérer le tube
- enfoncer le tube en tournant dans le raccord*, traverser la bague de crampage et le joint caoutchouc pour venir en butée contre l’épaulement intérieur
- visser et serrer l’écrou fermement. Utiliser une clé Plasson (ou équivalent) pour serrer l’écrou des raccords de diamètres supérieurs ou égaux à 40 mm
- l’écrou doit être bien serré mais ne doit pas nécessairement toucher la butée centrale du corps du raccord
* Lubrifier et chanfreiner l’extrémité du tube rendra l’insertion plus facile (utiliser un lubrifiant au silicone)

RAPPEL :
● Avant tout remblaiement, vérifier la bonne étanchéité des installations par une mise sous pression du réseau

● Attestation de conformité sanitaire : n° 16 ACC LY 065
