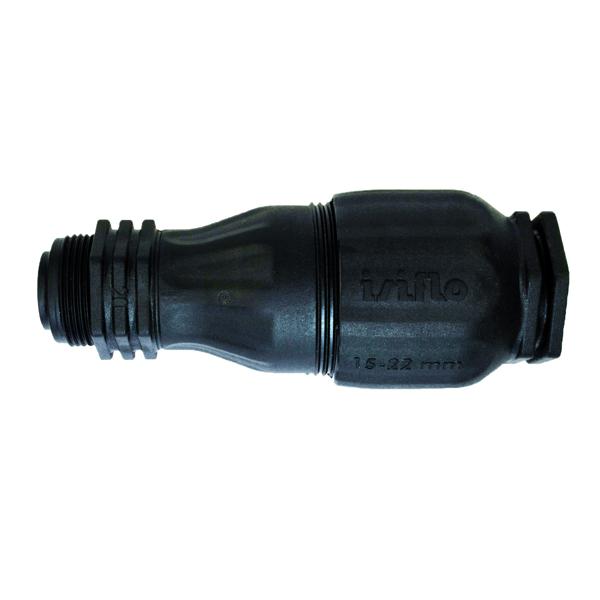

Raccord multi-matériaux Ø040 Ø35-50 FLEXI ADAPTER PN16

Info technique
● La série ISIFLO FLEXI ADAPTER type 136 n'est pas filetée au pas du gaz. L'utilisation d'un raccord laiton ISIFLO en complément est obligatoire

● Matériaux :
- le matériau utilisé pour les raccords ISIFLO FLEXI ADAPTER est un thermoplastique renforcé de fibres de verre. Cette matière composite associe les qualités du métal et les propriétés anti-corrosion de la matiére synthétique. Il présente en particulier l’avantage d’une résistance mécanique exceptionnelle sur les filetages. Ce matériau répond aux nécessités écologiques et est 100 % résistant à la corrosion

Info chantier

● Le raccord ISIFLO FLEXI ADAPTER type 136 doit obligatoirement être raccordé à un manchon ISIFLO laiton

Directives de montage :
● avec tous types de tubes
- couper le tube à angle droit, vérifier qu'il est propre et en bon état
- introduire le tube dans le raccord ISIFLO FLEXI ADAPTER
- serrer l'écrou manuellement (minimum 12 Nm)
● avec manchon laiton ISIFLO
- démonter le raccord laiton ISIFLO sur un coté en enlevant l'écrou, la bague de serrage et la bague de pression. Ne laisser que le joint torique
- monter le manchon ISIFLO sur l'adaptateur ISIFLO Flexi ADAPTER
- raccorder l'ensemble avec votre tube Plastique, Acier, Cuivre, Plomb, Alu, Galva, Inox, ...

● En cas de réutilisation de l'adaptateur ISIFLO Flexi sur les installations permamentes, il faut changer l'élément de compression, le joint torique et la butée interne flexible


RAPPEL :

● Avant tout remblaiement, vérifier la bonne étanchéité des installations par une mise sous pression du réseau

L'adaptateur ISIFLO Flexi a été testé en conformité aux normes DIN 8076 à savoir :
● ISO 3548 : étanchéité à la pression intérieure
● ISO 3459 : étanchéité à la dépression intérieure et caractéristiques requises
● ISO 3501 : résistance à l'arrachement
● ISO 3503 : étanchéité à la pression intérieure avec rayon de courbure du tube
● Attestation de Conformité Sanitaire (ACS) ACS : n° 09 ACC NY 189
