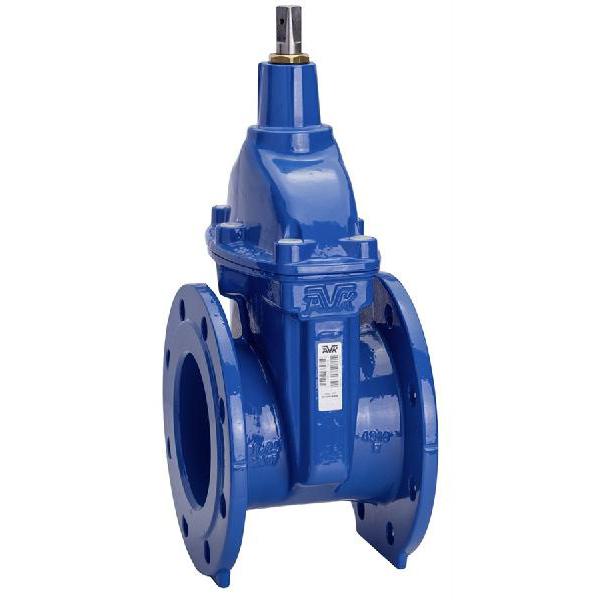

VANNE COURTE DN060-65 FAH ISO PN10-16 16BAR

Matière : fonte, Type : à obturateur, Type : à brides, Longueur : 170 mm, Norme : NF
stocks / disponibilité
En réapprovisionnement sous 11-15 jours ouvrés
Référence
1849323

Description

Vanne à opercule caoutchouc conçue pour une utilisation avec eau potable, liquides non agressifs et peu chargés, eaux usées urbaines (hors risque de présence de H2S), refoulement et stations de traitement jusqu'à 70°C.

Info technique

Info technique •/tGabarit de bride ISO PN10 ou ISO PN16 selon les DN •/tPFA 16 bar •/tPassage intégral •/tSens de fermeture FAH (pastille rouge sur le carré de manœuvre) •/tSens de fermeture FSH (pastille noire sur le carré de manœuvre) Caractéristiques : •/tÉcrou d'opercule serti : empêche les vibrations et assure la longévité de la vanne •/tOpercule intégralement vulcanisé de caoutchouc EPDM approuvé pour l'eau potable et pourvu de rails de guidage assurant une manœuvre souple indépendamment de la pression •/tLe passage de tige est large et conique, ce qui empêche la stagnation de l’eau ou l’accumulation d’impuretés •/tRails de guidage intégrés dans l’opercule et dans le corps de la vanne garantissant une manœuvre souple indépendamment de la pression •/tTige en acier inoxydable avec butée évitant de dépasser le couple de manœuvre lors de l’ouverture. Tige laminée augmentant sa résistance •/tLe palier de la tige assure son maintien et un couple de manœuvre réduit •/tTriple étanchéité de la tige de manœuvre assurée par un joint à lèvre en NBR, une bague en laiton résistant à la dézincification avec quatre joints toriques NBR remplaçable sous pression. Une manchette en caoutchouc assure l'étanchéité principale. •/tJoint de chapeau fixé dans une rainure •/tBoulonnerie de chapeau en acier inoxydable cachetée à la cire et insérée dans le joint du chapeau

Normes et certifications

•/tConception suivant EN 1074 partie 1 et 2, Conception suivant EN 1171 •/tÉcartement suivant EN 558 Table 2 Série 14 •/tPerçage suivant EN1092-2 (ISO 7005-2), PN 10/16 •/tRevêtement époxy de 250 µm minimum, suivant DIN 3476-1 partie 1 et EN 14901, certifié GSK •/tCertifié ACS, certificat 18 ACC NY 369 •/tTitulaire de la marque NF par décision du CSTB n° 1.6.18

Documents

Fiche technique Notice de pose
