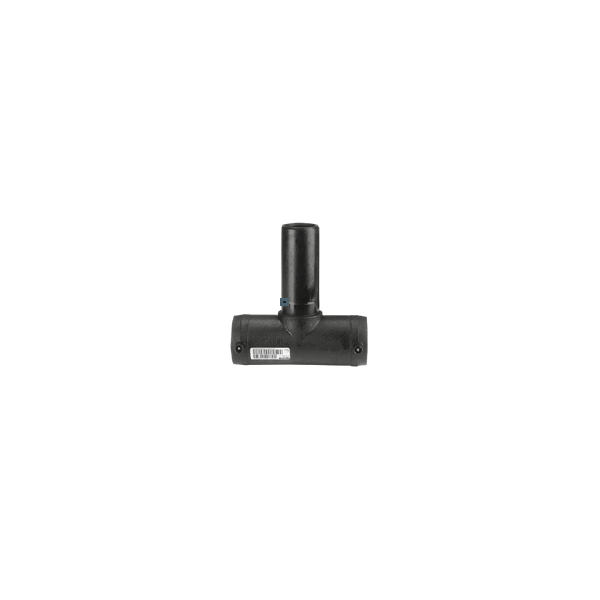

Té dérivation longue Ø063 femelle-mâle-femelle PN16 électrosoudable

logo fabricant
Type de raccord : femelle-mâle-femelle, PFA : 16 bar, Référence : TA
stocks / disponibilité
En réapprovisionnement sous 6-10 jours ouvrés
Référence
1840133
Référence fabricant : 61572220

Vous pourriez également être intéressé par

  1. Circomètre 13mm 3m
    Circomètre 13mm 3m Référence: 665761
    stocks / disponibilité
    En stock
  2. Pâte d'étanchéité FILETFIX3 pour raccord métallique flacon 60 ml
    Pâte d'étanchéité FILETFIX3 pour raccord métallique flacon 60 ml Référence: 280114
    stocks / disponibilité
    En stock
  3. Racleur manuel GB2 pour tube PE
    Racleur manuel GB2 pour tube PE Référence: 1121039
    stocks / disponibilité
    En stock
  4. Joint compteur DELTA WATER BLUE bleu avec ACS 6 déclinaisons
    Joint compteur DELTA WATER BLUE bleu avec ACS Référence: M021668
    Stock selon déclinaison

Description

<, p>Té électrosoudable avec dérivation longue SDR 11 avec embout mâle utilisé pour les sorties de tuyaux des canalisations PEHD.<, /p>

<, p>L'intérieur de l'emboîture avec le fil chauffant incorporé et l'extérieur du tuyau sont chauffés à la température adéquate et fusionnés sous pression pour former une connexion qui ne peut plus être détachée. Contrairement au soudage bout à bout, l'électrofusion à fil ouvert ne crée pas de bourrelet à l'intérieur du tuyau et donc pas de surface susceptible d'accumuler des dépôts.<, /p>

<, p><, strong>Caractéristiques :<, /strong><, /p>

<, ul>
\t<, li>Gaz, eau et H2<, /li>
\t<, li>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<, /li>
\t<, li>Matériau : PE 100<, /li>
\t<, li>Embout mâle<, /li>
\t<, li>Technique de sécurité<, /li>
<, /ul>
Comment trier

Info technique

Info technique Caractéristiques principales des raccords FRIALEN® : ● Une résistance de soudage à spires affleurantes, garantissant : - un meilleur transfert de l’énergie de soudage - une zone de fusion de matière symétrique - l’élimination des interférences du film oxydé ● Une zone de fusion extra-longue pour une plus grande résistance mécanique de la soudure ● Une plus grande profondeur d’insertion afin d’assurer : - une tolérance angulaire plus élevée sans dommage pour la durabilité de l’assemblage - une atténuation des précontraintes de mise en position - une pression de soudage plus homogène ● A compter du d 400 mm, le préchauffage des raccords et leur renforcement mécanique permettent de compenser efficacement les défauts potentiels des tubes de grand diamètre

Info chantier

Info chantier ● Respecter les modalités de mise en oeuvre des fabricants de tube et de raccords Equipement nécessaire pour réaliser une soudure : - Coupe-tube - grattoir manuel ou rotatif - positionneur - positionneur redresseur pour couronnes et tourets - désovalisateur, - nettoyant/dégraissant spécial PE - chiffon non pelucheux et propre - marqueur permanent et mètre - tournevis - automate de soudure ● Procédure type de soudure, respecter les consignes suivante : - coupe droite du tube - repérage de la zone à gratter - grattage de la surface externe du tube PAS DE CHANFREIN. MEULEUSE ET TOILE ÉMERIE INTERDITES. - nettoyage de la surface externe du tube et intérieur du raccord - marquage de la profondeur d’insertion - redressage et alignement - mettre en marche le groupe électrogène de 6 kVA minimum (attention au perte de puissance selon altitude). - raccorder la machine - allumer l'automate de soudure FRIAMAT - suivre les instructions de soudage (manuel, crayon optique ou scannette)* - respect stricte du temps de refroidissement avant démontage - démontage du calage des tubes - refroidissement avant mise en pression - essai de pression et désinfection

Normes et certifications

● Conforme aux normes NF EN 12201-3

Documents

Fiche technique
