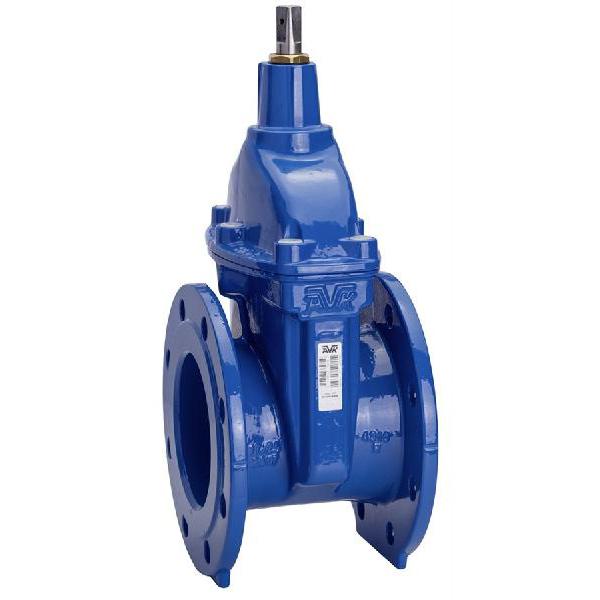

VANNE COURTE DN040 FSH ISO PN10-16 16BAR
Info technique
Info technique •/tGabarit de bride ISO PN10 ou ISO PN16 selon les DN •/tPFA 16 bar •/tPassage intégral •/tSens de fermeture FAH (pastille rouge sur le carré de manœuvre) •/tSens de fermeture FSH (pastille noire sur le carré de manœuvre) Caractéristiques : •/tÉcrou d'opercule serti : empêche les vibrations et assure la longévité de la vanne •/tOpercule intégralement vulcanisé de caoutchouc EPDM approuvé pour l'eau potable et pourvu de rails de guidage assurant une manœuvre souple indépendamment de la pression •/tLe passage de tige est large et conique, ce qui empêche la stagnation de l’eau ou l’accumulation d’impuretés •/tRails de guidage intégrés dans l’opercule et dans le corps de la vanne garantissant une manœuvre souple indépendamment de la pression •/tTige en acier inoxydable avec butée évitant de dépasser le couple de manœuvre lors de l’ouverture. Tige laminée augmentant sa résistance •/tLe palier de la tige assure son maintien et un couple de manœuvre réduit •/tTriple étanchéité de la tige de manœuvre assurée par un joint à lèvre en NBR, une bague en laiton résistant à la dézincification avec quatre joints toriques NBR remplaçable sous pression. Une manchette en caoutchouc assure l'étanchéité principale. •/tJoint de chapeau fixé dans une rainure •/tBoulonnerie de chapeau en acier inoxydable cachetée à la cire et insérée dans le joint du chapeau
Normes et certifications
•/tConception suivant EN 1074 partie 1 et 2, Conception suivant EN 1171 •/tÉcartement suivant EN 558 Table 2 Série 14 •/tPerçage suivant EN1092-2 (ISO 7005-2), PN 10/16 •/tRevêtement époxy de 250 µm minimum, suivant DIN 3476-1 partie 1 et EN 14901, certifié GSK •/tCertifié ACS, certificat 18 ACC NY 369 •/tTitulaire de la marque NF par décision du CSTB n° 1.6.18
