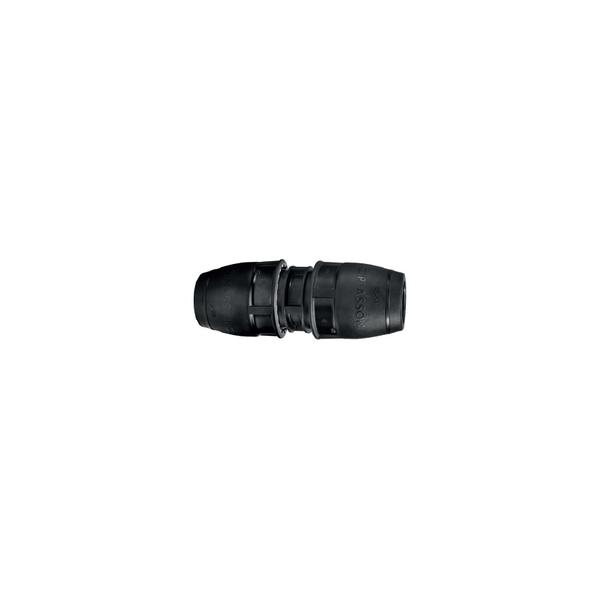

MANCHON UNIVERSEL Ø48-51 AUTOBUTE COULISSANT URC PN16

Info technique
● PN16
● Grâce au système SLIDE N’SEAL, le raccord coulisse sur le tube pour se positionner rapidement au niveau de la section à réparer

Info chantier
● Le raccord est réutilisable. Vérifier que la bague n’est pas endommagée avant de le réutiliser.
● Mise en œuvre :
1/ Dévisser les écrous de 1 ou 2 tours puis marquer la longueur d’emboîtement des tubes.
Couper le tube à réparer à la perpendiculaire.
2/
Cas 1 : La longueur à réparer (Lrep) est inférieure ou égale à la largeur de réparation maximale (Lu). Le milieu du raccord doit être aligné avec le milieu de la longueur à réparer (Lrep).
Cas 2 : La longueur à réparer (Lrep) est supérieure à la largeur de réparation maximale (Lu). Il est nécessaire de remplacer la partie endommagée.
3/ Insérer chaque tube jusqu’au marquage.
4/ Serrer chaque écrou fermement avec une clé PLASSON (ou équivalent) en maintenant le corps avec une autre clé (les filets ne doivent plus être apparents).

Attestation de Conformité Sanitaire
Test du raccordement URC : essai d’étanchéité à la pression interne - ISO 3458.
Résistance à la pression interne - ISO 14236. > Essai d’étanchéité à la dépression interne - ISO 3459. Essai de résistance à l’arrachement - ISO 3501.
Essai d’étanchéité à la pression interne lorsqu’il est soumis à une courbure - ISO 3503
